Неохлаждаемые LWIR · 8–14 мкм

Тепловизионные модули IKOPTIC
для любых задач

Длинноволновые инфракрасные модули на неохлаждаемом детекторе из оксида ванадия (VOx). Разрешение от 256×192 до 640×512, NETD ≤ 40 мК, частота кадров до 50 Гц. Готовы к интеграции в приборы ночного видения, дроны, ADAS и системы безопасности.

Каталог серий Запросить КП
640×512макс. разрешение
≤40 мКNETD @F1.0
50 Гцчастота кадров
8–14 мкмспектр

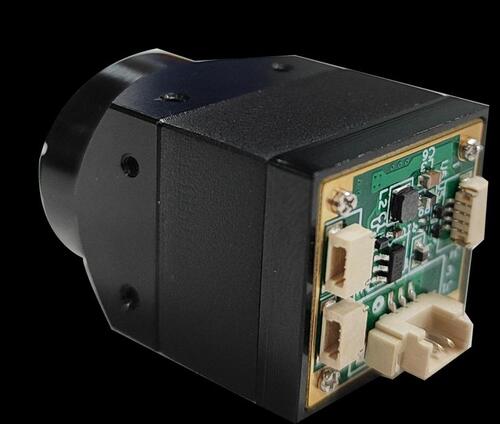

Неохлаждаемый LWIR-модуль IKOPTIC серии F216
Серия F216 · 640×512 · USB / CVBS
// Каталог

Серии модулей

Четыре серии неохлаждаемых длинноволновых ИК-модулей — от компактных 256×192 для портативных устройств до 640×512 для систем наблюдения и обнаружения.

Mino 17 · Ультракомпактная

Серия F17

Самые лёгкие модули (5 г) для портативных приборов: ENVG, ручные тепловизоры, гражданские дроны. 18 псевдоцветных палитр, функция измерения температуры до +550 °C.

640×512 / 384×288 / 256×192
UVC · BT.656 · MIPI · LVDS · CVBS
≤ 0.7 Вт
−40…+70 °C
Подробнее →
384×288 · Компактная

Серия F213

Модуль 384×288 с широким выбором объективов от 4.1 до 45 мм (FOV до 100°×82°). Миниатюрный корпус 21×21 мм, масса 8 г, питание 5–12 В.

384×288 · 12 мкм
CVBS · UART
≤ 0.50 Вт
8 г · 21×21 мм
Подробнее →
640×512 · Высокое разрешение

Серия F216

Максимальное разрешение 640×512 и NETD ≤ 40 мК для систем наблюдения, обнаружения и распознавания. Цифровой выход UVC и аналоговый CVBS.

640×512 · 12 мкм
USB (UVC) · CVBS · UART
≤ 0.50 Вт
8 г · 21×21 мм
Подробнее →
Многоязычные · Автономные

Серия F25

Законченные тепловизионные модули с аналоговым выходом PAL, меню на русском и английском, 6 цветовых палитр и функцией отслеживания горячих точек. Питание до 24 В.

256×192 / 384×288 / 640×512
CVBS / USB
0.4–1.3 Вт
5–24 В
Подробнее →
// Сравнение

Основные характеристики

Быстрое сравнение серий по ключевым параметрам. Полные спецификации — на страницах каждой серии.

Параметр F17 F213 F216 F25
ДетекторVOx, неохлаждаемыйVOx, неохлаждаемыйVOx, неохлаждаемыйVOx, неохлаждаемый
Разрешение640×512 / 384×288 / 256×192384×288640×512640×512 / 384×288 / 256×192
Размер пикселя12 мкм12 мкм12 мкм12 мкм
NETD≤ 40 мК≤ 40 мК≤ 40 мК≤ 40–50 мК
Частота кадров50 Гц50 Гц50 Гц50 Гц
Спектральный диапазон8–14 мкм8–14 мкм8–14 мкм8–14 мкм
ВидеовыходUVC, BT.656, MIPI, LVDS, CVBSCVBSUSB (UVC), CVBSCVBS, USB
Питание4.5–5.5 В (CVBS: до 20 В)5–12 В5–12 В5–24 В
Потребление≤ 0.55–0.7 Вт≤ 0.50 Вт≤ 0.50 Вт0.4–1.3 Вт
Масса5 г8 г8 г14.5–40 г
Рабочая температура−40…+70 °C−40…+80 °C−40…+80 °C−20…+50 °C
// Преимущества

Почему IKOPTIC

Детектор VOx

Неохлаждаемый фокальный детектор на основе оксида ванадия. Мгновенный запуск, отсутствие криогеники, минимальное энергопотребление.

Низкое потребление

От 0.4 до 1.3 Вт в зависимости от серии. Работа от батарей и бортовых сетей, питание 5–24 В.

Гибкие интерфейсы

USB/UVC, CVBS, BT.656, MIPI, LVDS и UART — интеграция в существующие системы без доработок.

Измерение температуры

Модели с функцией термометрии: от −20 °C до +550 °C с погрешностью ±2 °C / ±2 %.

18 палитр

Белый/чёрный огонь, аркада, золотая осень, лёд и огонь и другие псевдоцвета для любых условий наблюдения.

Широкий диапазон

Рабочая температура до −40 °C, влажность до 95 %, вибрация 6.06 g — для суровых условий эксплуатации.

// Применение

Области применения

Модули IKOPTIC спроектированы для интеграции в готовые изделия OEM.

Приборы ночного видения (ENVG)

Гражданские дроны

ADAS и автопилоты

Системы безопасности

Пожарный мониторинг

Промышленный контроль

Наблюдение и охрана

Поисково-спасательные

Запросить коммерческое предложение

Оставьте заявку — подберём серию и объектив под вашу задачу, рассчитаем стоимость партии и сроки поставки. Работаем с юридическими лицами по всей России.
