Серия F213

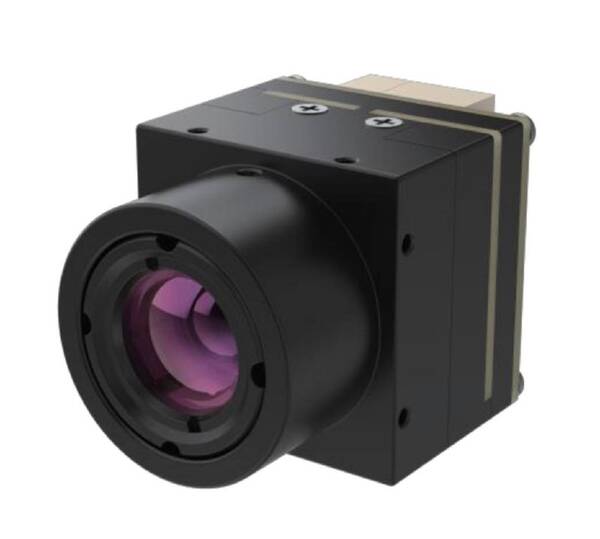

Модуль серии F213 · 21×21 мм · 8 г

384 × 288 · Компактная серия

F213

Модуль серии F213 построен на неохлаждаемом детекторе из оксида ванадия с разрешением 384×288 и шагом пикселя 12 мкм. Поддерживает последовательные интерфейсы связи, аналоговый видеовыход CVBS и опциональные лёгкие ИК-объективы с полем зрения до 100°.

Разрешение 384×288, пиксель 12 мкм
NETD ≤ 40 мК @ 25 °C, F#1.0
Объективы 4.1–45 мм (6 вариантов)
Выход CVBS, интерфейс UART
Питание 5–12 В, потребление ≤ 0.50 Вт
Рабочая температура −40…+80 °C

Полные характеристики Запросить КП

// Особенности

Конфигурации F213

Объектив	FOV (H×V)	IFOV
4.1 мм F1.2	100° × 82°	2.93 мрад
6.9 мм F1.0	62.9° × 50.4°	1.74 мрад
9.1 мм F1.0	48.1° × 38.4°	1.32 мрад
13 мм F1.2	33.5° × 26.9°	0.92 мрад
25 мм F1.2	17.5° × 14°	0.48 мрад
45 мм F1.2	9.7° × 7.8°	0.27 мрад

// Спецификация

Технические характеристики

Параметр	Значение
Тип детектора	Неохлаждаемый, оксид ванадия (VOx)
Разрешение	384 × 288
Размер пикселя	12 мкм
Частота кадров	50 Гц
Спектральный диапазон	8–14 мкм
NETD	≤ 40 мК @ 25 °C, F#1.0
Яркость/контраст	Ручная / автоматическая
Цветовая палитра	Поддержка
Обработка изображений	3D/2D шумоподавление, гистограммная эквализация
Зеркальное отражение	Поддержка
Внешняя синхронизация	10–50 Гц, триггер по фронту
Видеовыход	CVBS
Интерфейс связи	UART
Питание	5–12 В DC
Потребление при 25 °C	≤ 0.50 Вт (≤ 0.40 Вт)
Масса	8 г (без объектива)
Габариты	21 × 21 мм
Рабочая температура	−40…+80 °C (измерение: −20…+60 °C)
Температура хранения	−45…+85 °C
Влажность	5–95 % без конденсата
Вибрация	6.06 g, случайная по всем осям
Ударостойкость	8.004 мс, 3-осевая, 6 направлений
